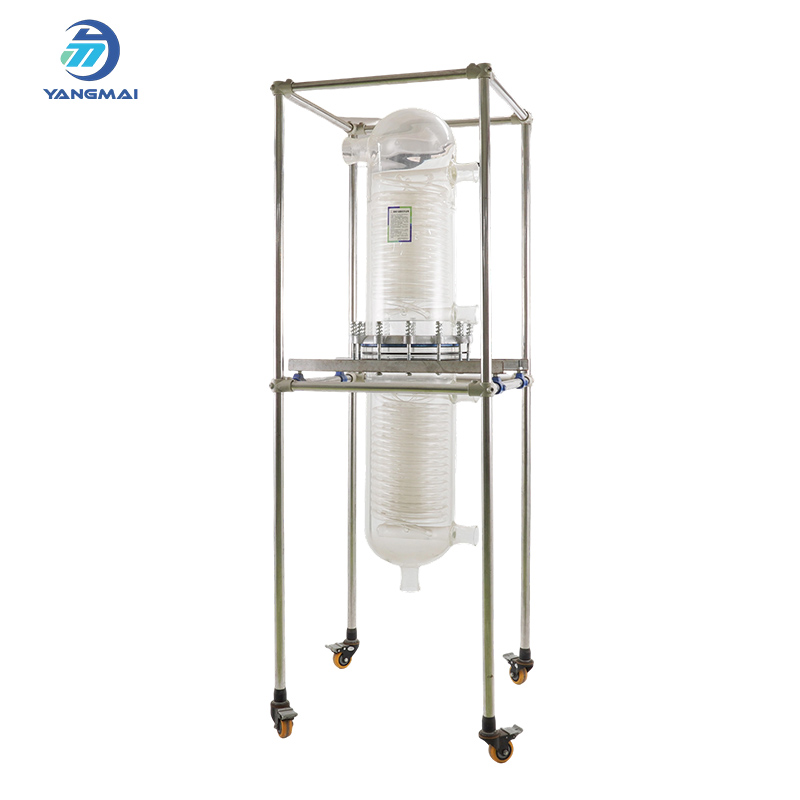

Échangeur de chaleur à serpentin en verre de 5 m² pour le refroidissement des solvants de haute pureté et la condensation des vapeurs acides

L'échangeur de chaleur à serpentin en verre Le système de refroidissement par évaporation de Hefei Yangmai Technology Instrument Co., Ltd est doté d'une bobine en borosilicate spiralée, logée dans une coque en verre résistant à la corrosion, offrant des performances d'échange thermique ciblées dans des environnements ultra-propres et chimiquement agressifs. Idéal pour la condensation des vapeurs acides, le refroidissement des solvants en circuit fermé et les systèmes de séparation thermique, il offre une visibilité, une pureté chimique et un contrôle inégalés, ce qui en fait la solution privilégiée pour le refroidissement de haute précision dans les secteurs de la chimie fine, de la pharmacie et de la récupération des solvants verts.

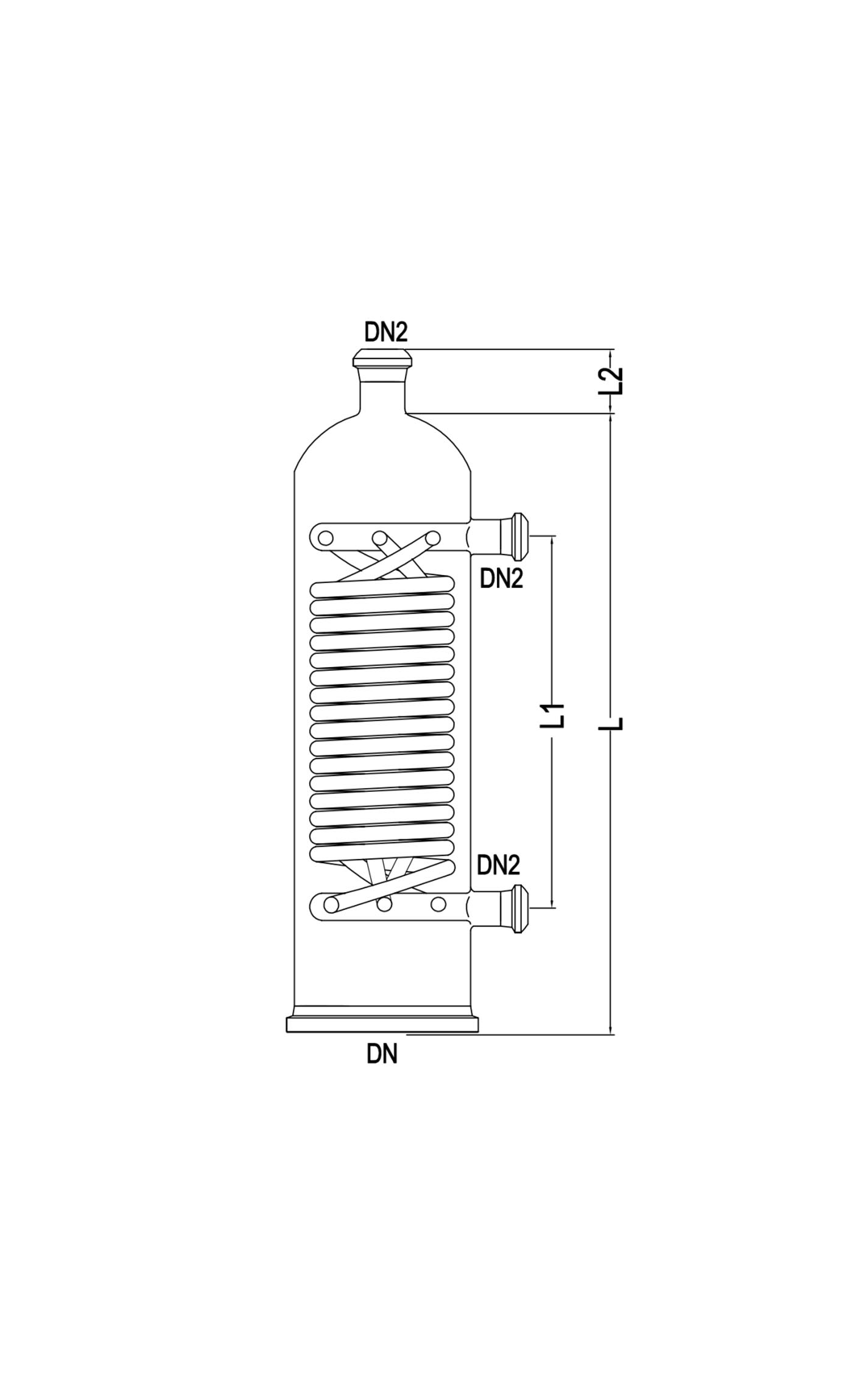

Surface de l'échangeur de chaleur (㎡）2	DN (mm)	DN1 (mm)	DN2 (mm)	L (mm)	L1 (mm)	L2 (mm)
0,3	100	15	25	450	300	65
	100	15	40	450	300	80
	100	15	50	450	300	85
	100	15	80	450	300	100
0,6	150	25	25	525	355	65
	150	25	40	525	355	80
	150	25	50	525	355	85
	150	25	80	525	355	100
	150	25	100	525	355	100
1	φ180	25	25	620	430	65
	φ180	25	25	620	430	80
	φ180	25	25	620	430	85
	φ180	25	25	620	430	100
	φ180	25	25	620	430	100
1,5	φ230	40	40	725	485	65
	φ230	40	40	725	485	80
	φ230	40	40	725	485	85
	φ230	40	40	725	485	100
	φ230	40	40	725	485	100
2,5	300	50	50	725	485	85
	300	50	50	725	485	100
	300	50	50	725	485	100
3	300	50	50	830	585	90
	300	50	50	830	585	100
	300	50	50	830	585	100

1. Conception en spirale compacte pour une efficacité spatiale

La configuration de bobine étroitement enroulée offre un échange thermique élevé dans un encombrement minimal, idéal pour les hottes aspirantes, les réacteurs mobiles et les configurations de processus compactes.

2. Performances de flux laminaire non perturbatrices

Conçu pour des modèles d'écoulement interne cohérents, réduisant les turbulences et favorisant un échange de chaleur stable même sous pression ou vide variable.

3. Compatibilité multimédia

Compatible avec la vapeur, les liquides de refroidissement et les vapeurs agressives, notamment l'acide acétique, l'acide formique et les esters organiques, sans dégradation ni encrassement.

4. Résistance aux chocs thermiques

La structure de la bobine et de la coque est testée pour résister aux changements rapides de température, réduisant ainsi le risque de rupture lors des opérations de démarrage-arrêt ou de traitement par lots.

5. Vérification de l'intégrité visuelle sans démontage

La disposition entièrement transparente de la coque et de la bobine permet une inspection en temps réel de l'entartrage, de l'encrassement ou du blocage, ce qui permet une maintenance préventive sans temps d'arrêt.

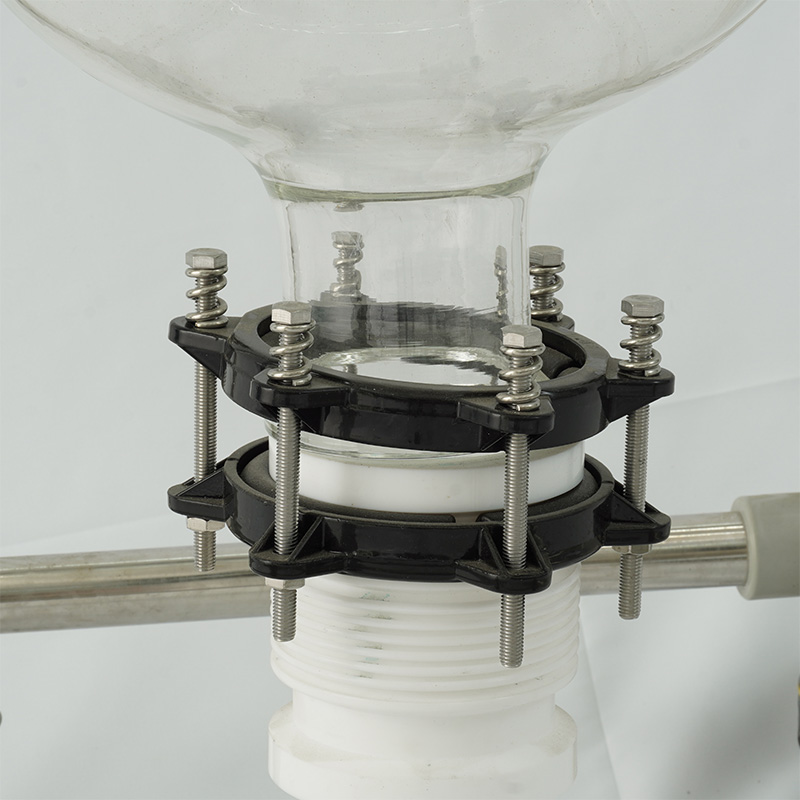

6. Ports de connexion personnalisables

Disponible dans des configurations de ports standard et personnalisées (bride, fileté, montage rapide) pour prendre en charge l'intégration dans diverses lignes de processus.

6. Compatibilité salle blanche et GMP

Les surfaces non réactives et faciles à nettoyer le rendent adapté à une utilisation dans les environnements de traitement pharmaceutique et de haute pureté.

7. Idéal pour les systèmes de refroidissement et de condensation en boucle fermée

Recycle efficacement l'énergie thermique dans la récupération des solvants, les boucles de réacteur à double enveloppe et la condensation par distillation avec une perte d'énergie minimale.
